太阳能热水供应自动控制系统

      我们公司针对某学生宿舍楼群的太阳能热水供应系统设计开发的一套自动控制系统。达到以下功能:————————————————————————————————————————————
      温差循环:根据太阳能吸收管与储热水箱的温度差来启停循环阀门。
      定温补水:当储热水箱温度超过一定值,则打开进冷水阀,低于一定值则关闭进冷水阀。(同时考虑液位)
      集热水箱自动补水:根据液位自动补水。
      恒温水箱自动补水:根据水位自动启停阀门。
       防冻循环:当循环管道<3℃(可调)时,启动循环阀门;当循环管道≥6℃(可调)时,延时5分钟关闭循环阀门。
      集热水箱辅助加热、缓冲水箱辅助加热、恒温水箱辅助加热的自动控制。
      定时供水:在设定的三个四段对用户进行供水。
      高温保护:在温度过高的情况下进行相应动作。
      低水位保护:在水位过低的情况下进行相应动作。
————————————————————————————————————————————

      在本电控系统中,我们采用了以下方案:

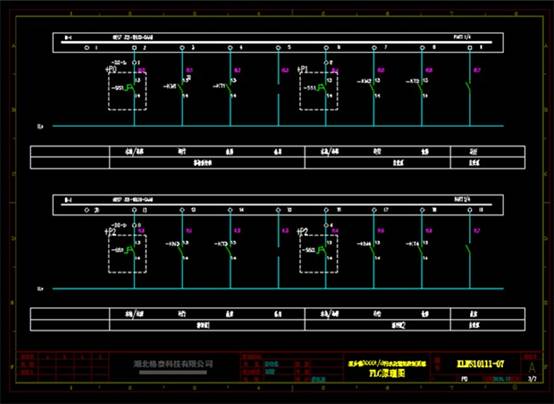

      1、 PLC的配置
      本系统中涉及到要采集9个PT100温度信号,2个液位型号,需要控制21个设备(包括泵、阀门、加热设备以及一个备用)。根据这些仪表和设备选择相应的PLC模块。(为了控制给用户供水的水压,最好加一个水压力传感器——系统原理图中未体现)
      2、 人机界面的选择
      本系统中的温度和液位的阀值需要可以调整,必须配备一台人机界面。从实际需要和性价比的方面考虑,选用国产的5.7英寸的触摸屏。可以在触摸屏上设定温度和液位的阀值。也可以查看设备的运行状态。
      3、 变频器的选择
      根据供回水泵的电参数(单相,2.2kW),选用与电机匹配的西门子的相应的变频器。为了实现可靠性,每台水泵用单独一台,共两台变频器。变频器的频率可以考虑与水压配合,使水压在合适的范围。
      4、 通讯的考虑
      为了与上位系统通讯方便,本控制系统预留一个RS485的通讯接口。本系统选用的PLC具有RS485接口。

      最终,我们很好的实现了自动控制的功能,经过一个多月的使用,效果反响比较好!
